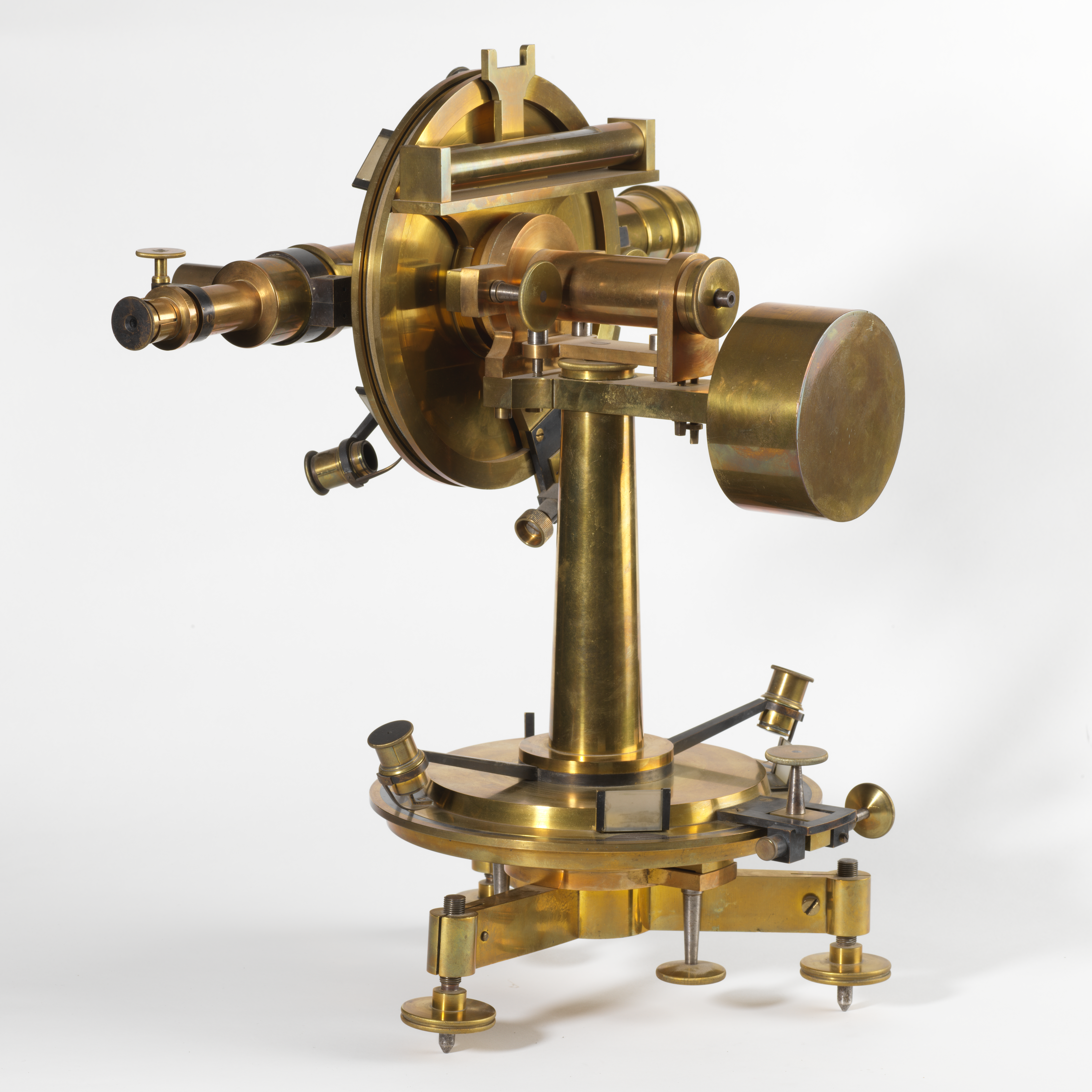

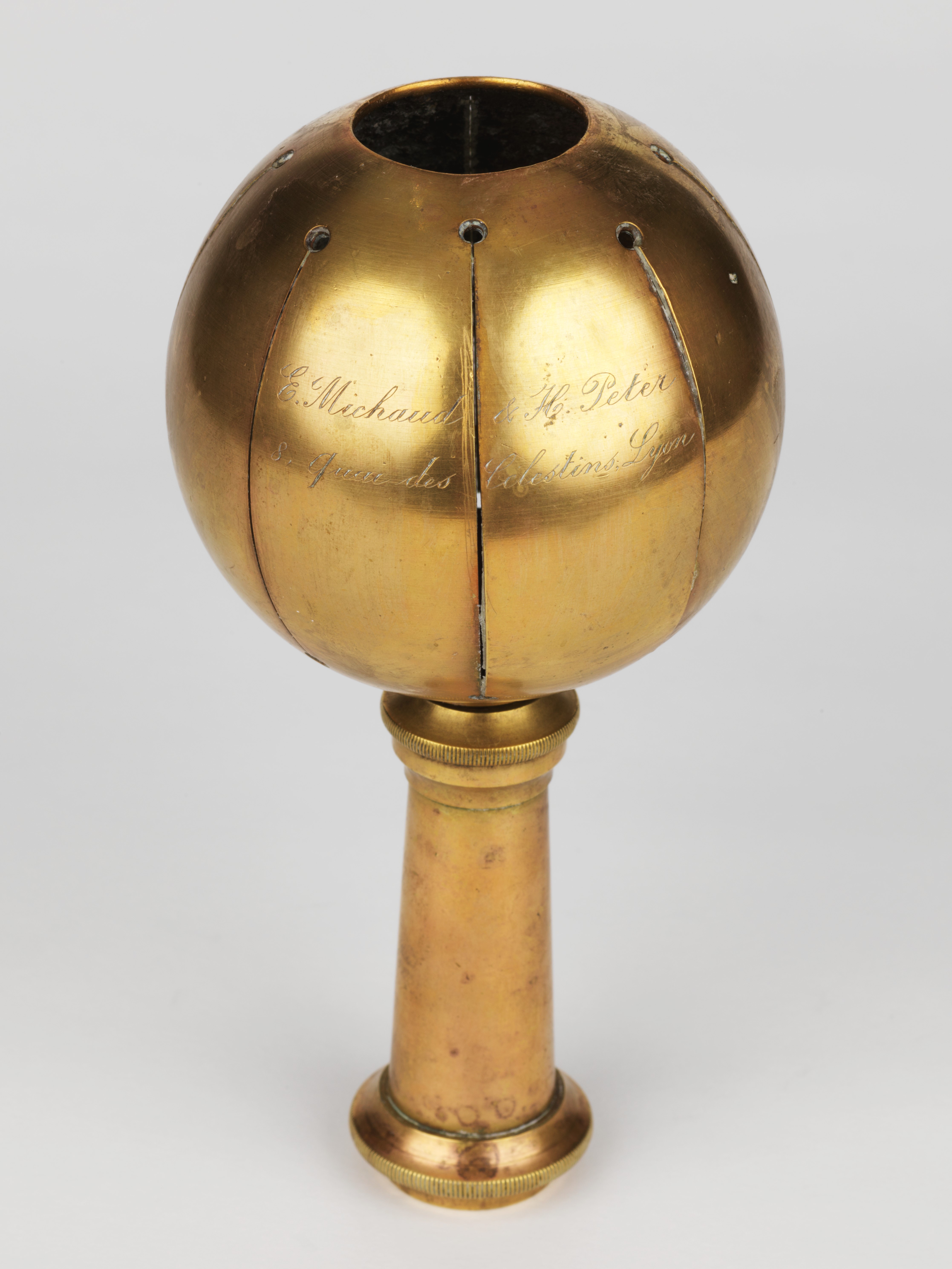

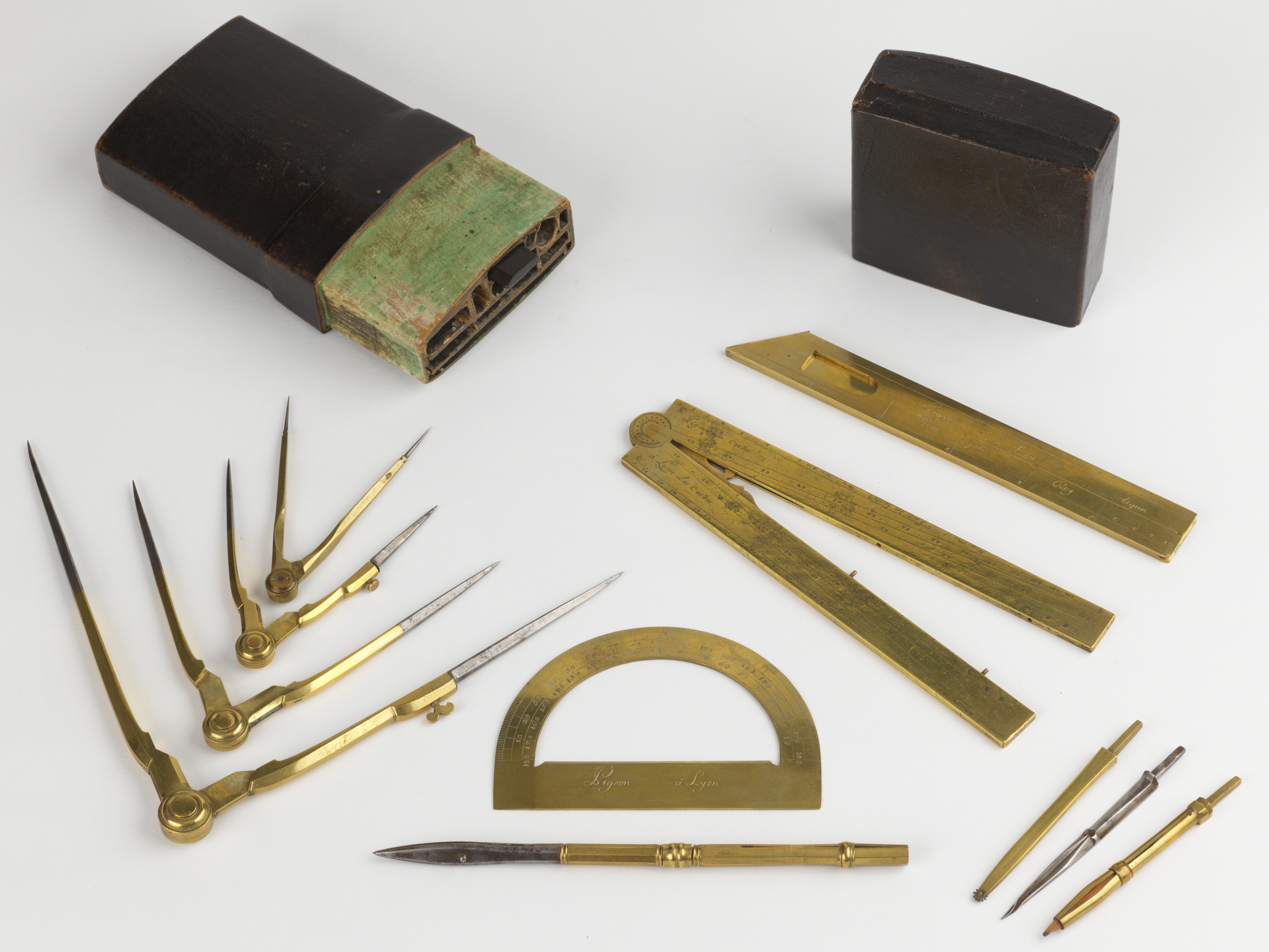

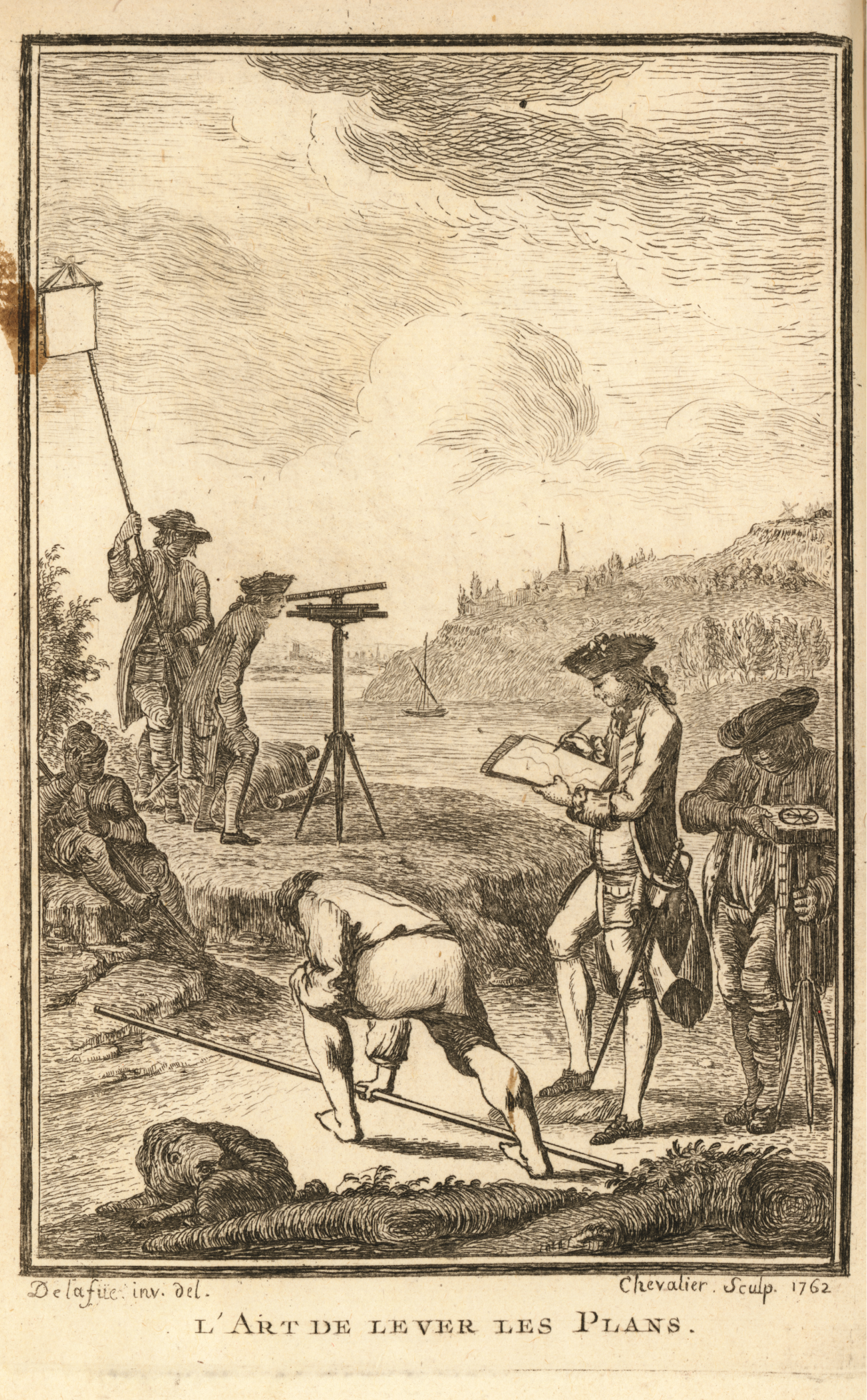

Théodolite de Brünner à Paris
Lunette déportée 403 mm avec contrepoids
Laiton, 1860
Instrument pour mesurer les angles horizontaux et verticaux. Il a servi à la triangulation de la ville de Lyon, permettant le levé du plan général au 1/500^e
Musée des géomètres-experts de la région Rhône-Alpes, inv.0055, dépot des Archives municipales de Lyon

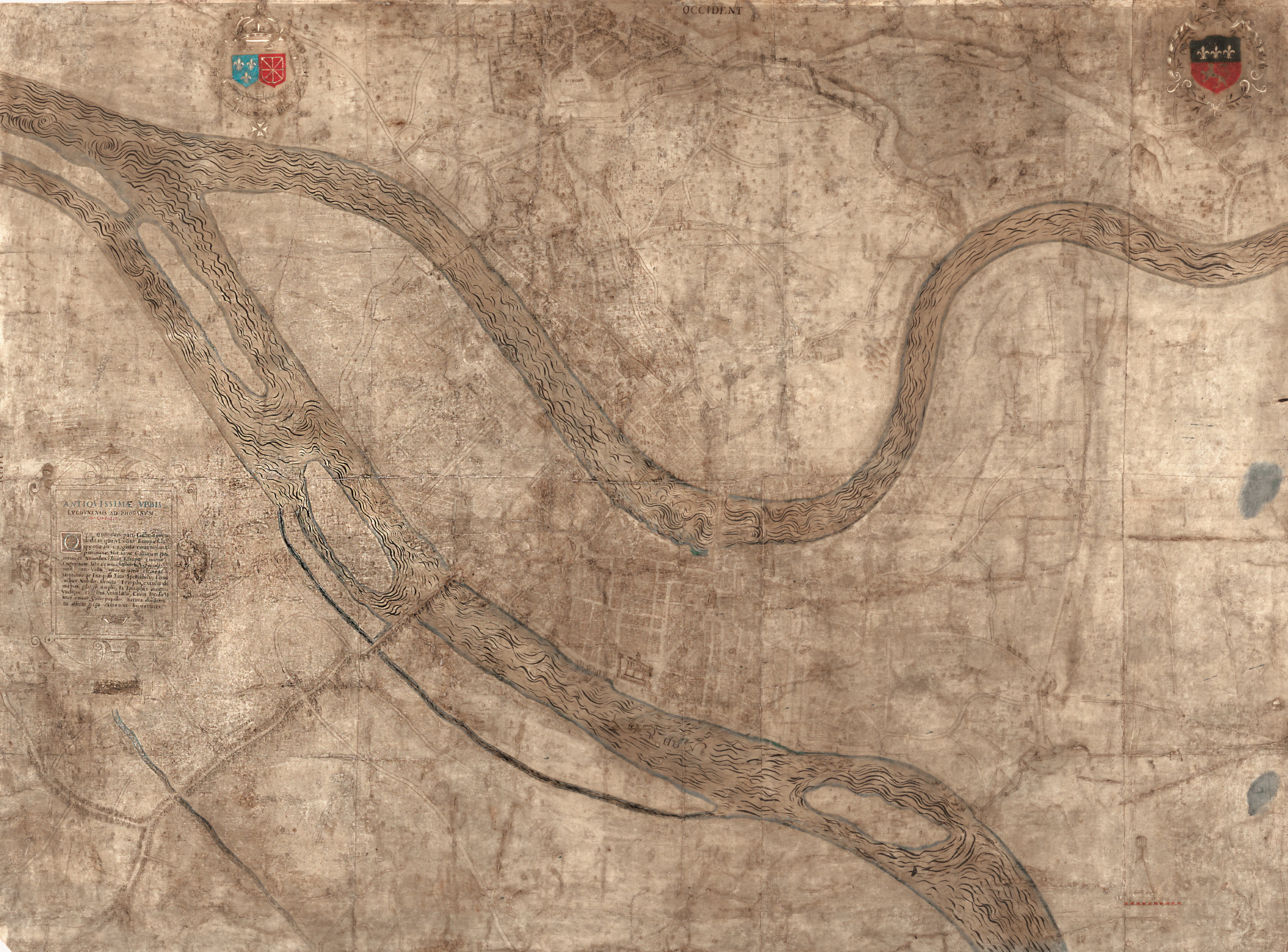

Antiquissimae Urbis Ludgunensis ad Rhodanum Delineatio
Philippe Le Beau, 1607

Le plan de 1607 réalisé par Philippe Le Beau ou Lebeau, mathématicien et géographe du Roy, qui a résidé longtemps à Lyon. Il s’agit d’une commande du Consulat.
Ce plan est orienté à l'ouest. En haut à gauche et à droite figurent les blasons d'Henri IV, roi de France et de Navarre, et de la Ville de Lyon.
Son titre, que l’on peut traduire par "Plan de la très antique cité de Lyon sur le Rhône", est indiqué dans un cartouche en bas à gauche. Il est complété d'un texte de présentation en latin traduit par Grisard : "Elle donna anciennement son nom à une portion de la Gaule. On y accourait de tous les points de l'Europe. Là, devant l'autel de l'Éloquence, les soixante provinces tenaient leur réunion. Le primat des Gaules y a son siège. Placée au centre de l'Europe, elle offre aux nations un marché d'un accès très facile. Ses foires sont célèbres, la clémence de l'air en fait un lieu fort agréable, ses collines, ses dépressions de terrain, ses fleuves, ses vastes places, ses vieilles inscriptions accusant une antique origine en font une cité remarquable entre toutes. Ses habitants sont entre tous les peuples de la Gaule les plus soumis, pour les étrangers les plus charitables et les plus doux".
La vue de Lyon couvre à peu près la même superficie que le plan scénographique des années 1550. En revanche, il en diffère par sa réalisation : il est manuscrit et non gravé, géométral (à la verticale) et non en perspective, sauf pour une partie des édifices. C'est l'un des rares plans de Lyon au début du XVII^e siècle, avant le célèbre plan de Simon Maupin en 1625. Les flots de la Saône et du Rhône sont très visibles et rehaussés de bleu.

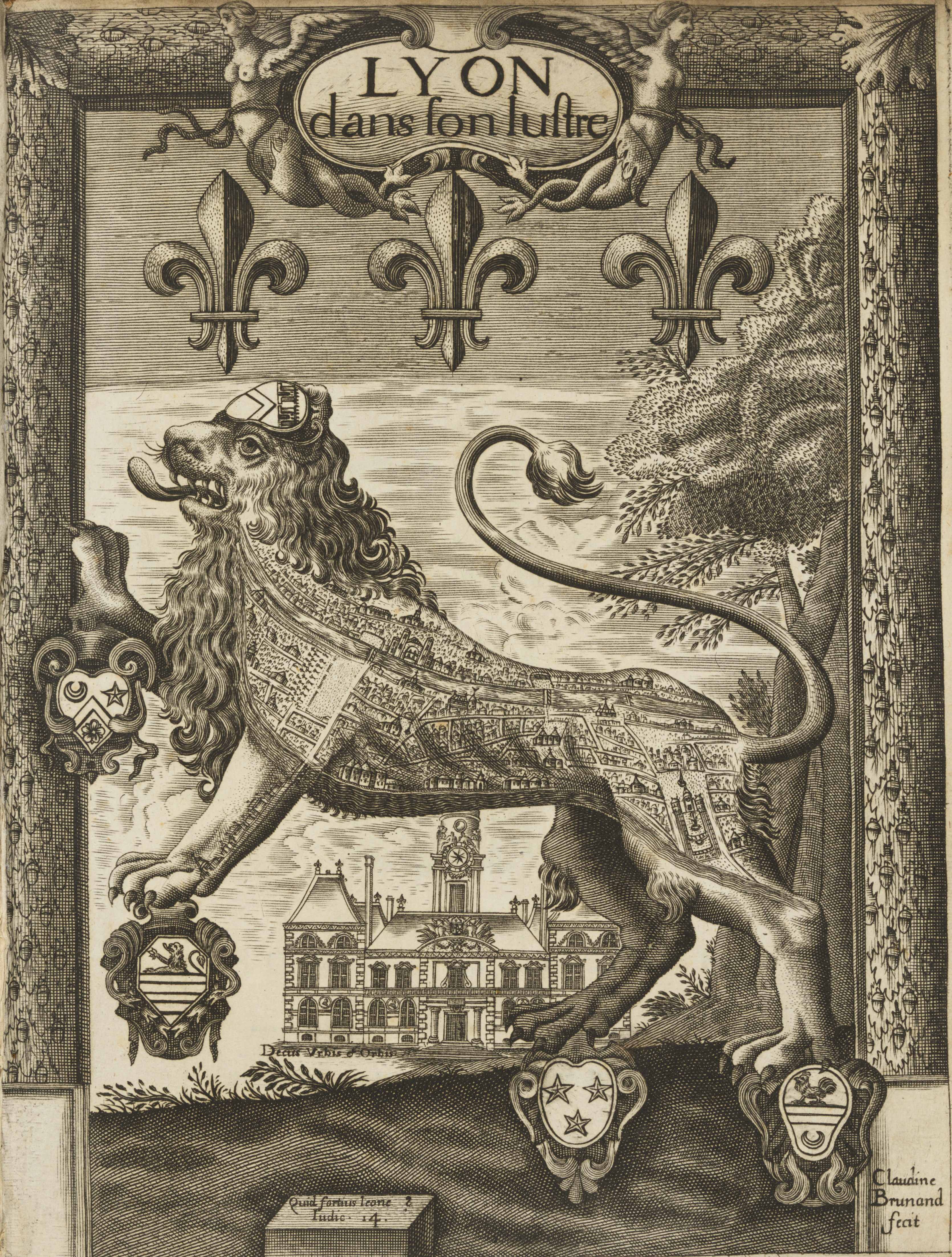

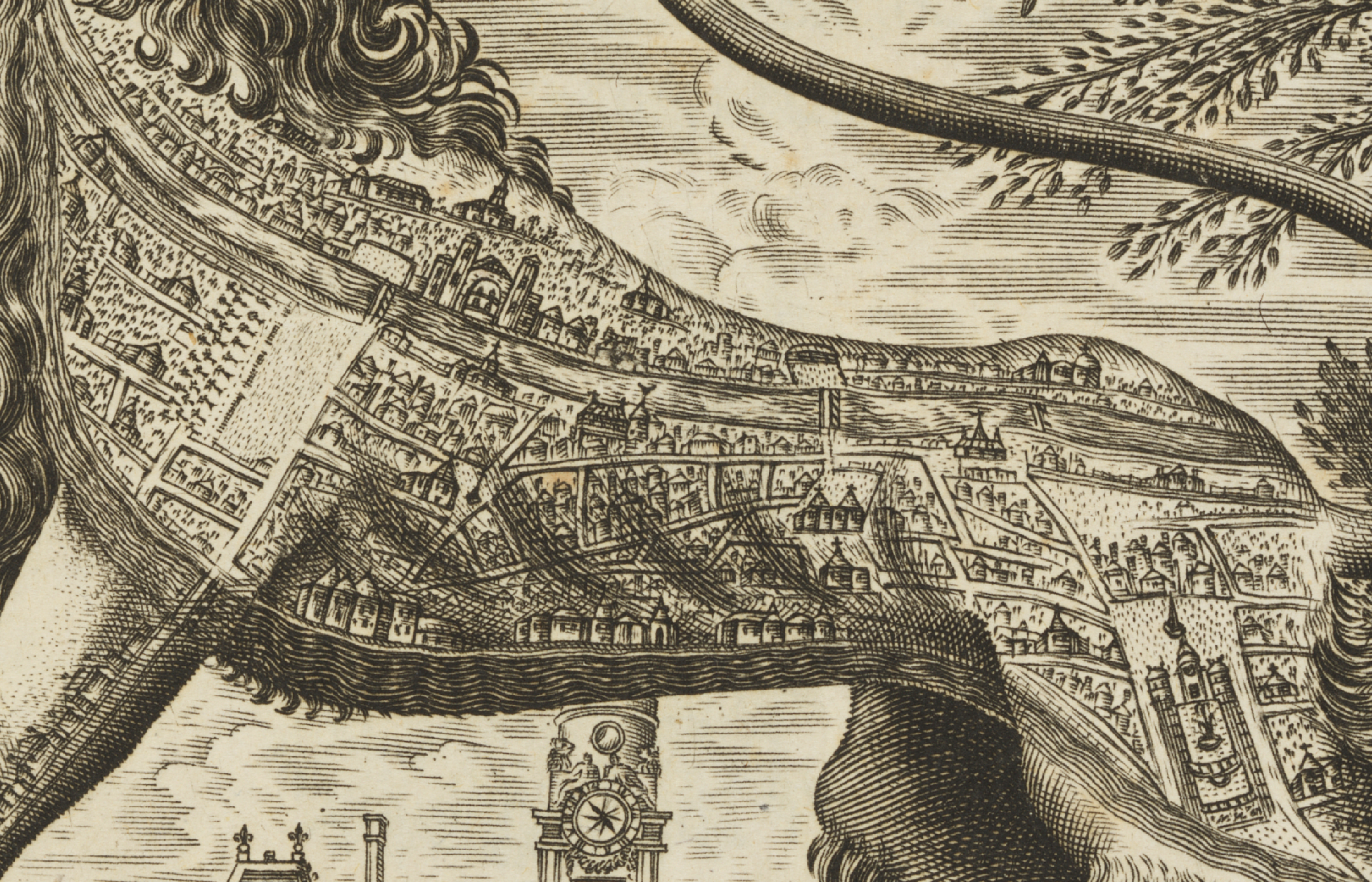

Lyon dans son lustre
Claudine Brunand, 1656

Cette gravure est une rare représentation de la ville de Lyon sous la forme de l’animal auquel son nom renvoie. Elle inscrit un plan de la ville sur le corps de l’animal.
Il s’agit d’un plan original, bien informé, tracé indépendamment des plans contemporains comme ceux de Simon Maupin. Mais on n’en connaît par l’auteur.

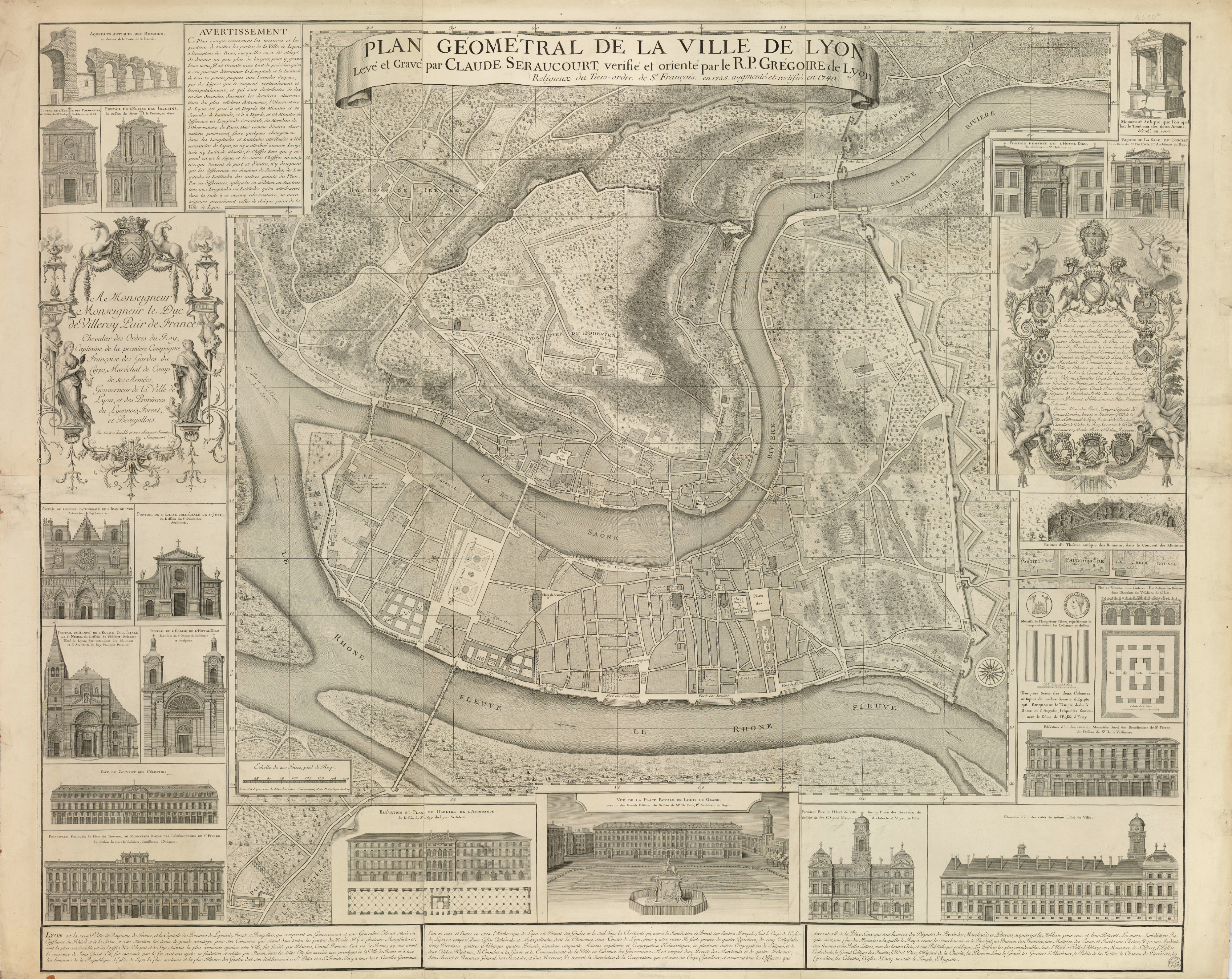

Plan géométral de la ville de Lyon
Claude Séraucourt, 1740

Le plan gravé par Claude Séraucourt en 1735, vérifié par le R.P. Grégoire (Henri Marchand), a été repris et mis à jour ensuite dans plusieurs éditions, dont celles de John Rocque (Jean Rocque) en 1746 et de Cr. Jacquemin en 1747. Il a servi de base topographique pour les projets d’urbanisme des architectes Jean Antoine Morand et Antoine Michel Perrache en 1764 et 1769. Le plan de Martin Roch Joubert le mit à jour en 1758, avec de nouvelles éditions en 1767 puis 1773. Il fut souvent repris jusqu’au début du 20^e siècle. La plupart des plans d’urbanisme proposés à la fin du 18^e siècle et au début du 19^e siècle en reprenaient la base.
Ce plan, le premier de Lyon qu’on puisse qualifier de géométral, et historiquement très important, suit le principe géodésique du plan de Paris par Delisle, avec pour point d’origine l’observatoire de Paris, en 1716. À Lyon, le point d'origine est l’observatoire du Grand collège des jésuites, à partir duquel les coordonnées furent déterminées par le père Grégoire et probablement Laurent Béraud. Il reprend la façon de représenter la ville de Delagrive, dans son plan de Paris de 1733.

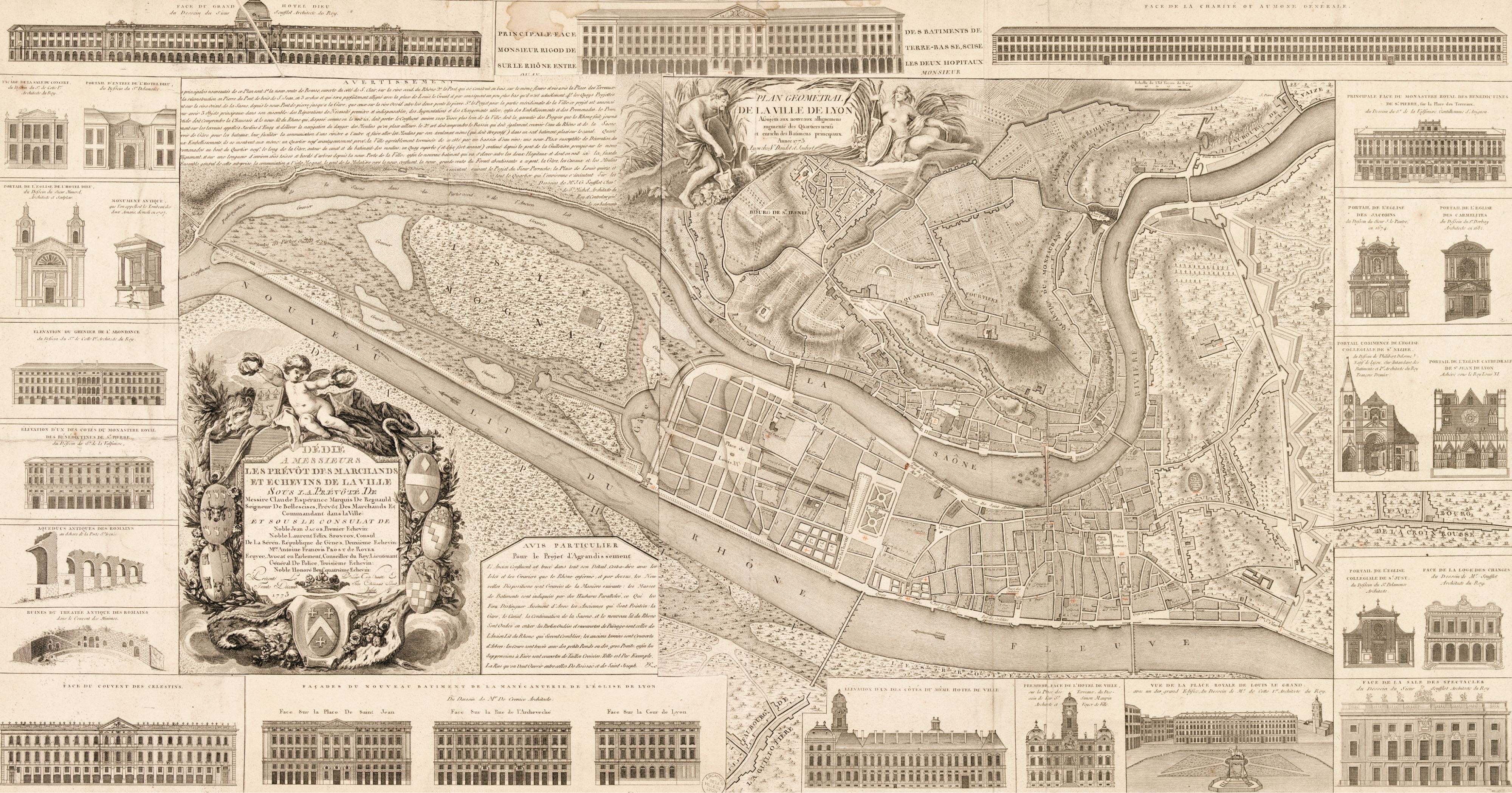

Plan géométral de la Ville de Lyon
Louis Martin Roch Joubert, 1773

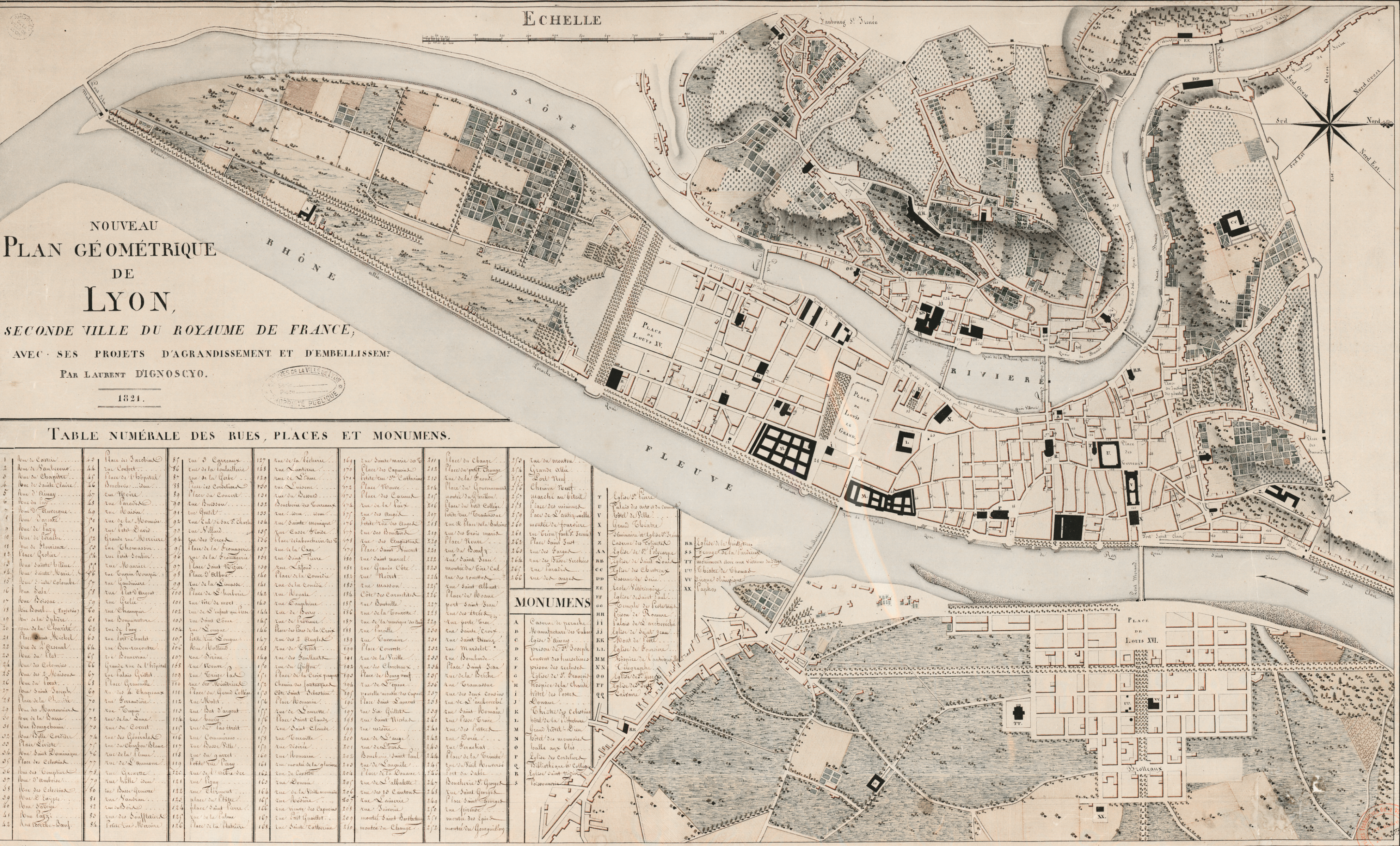

Nouveau plan géométrique de Lyon
Laurent Dignoscyo, 1821

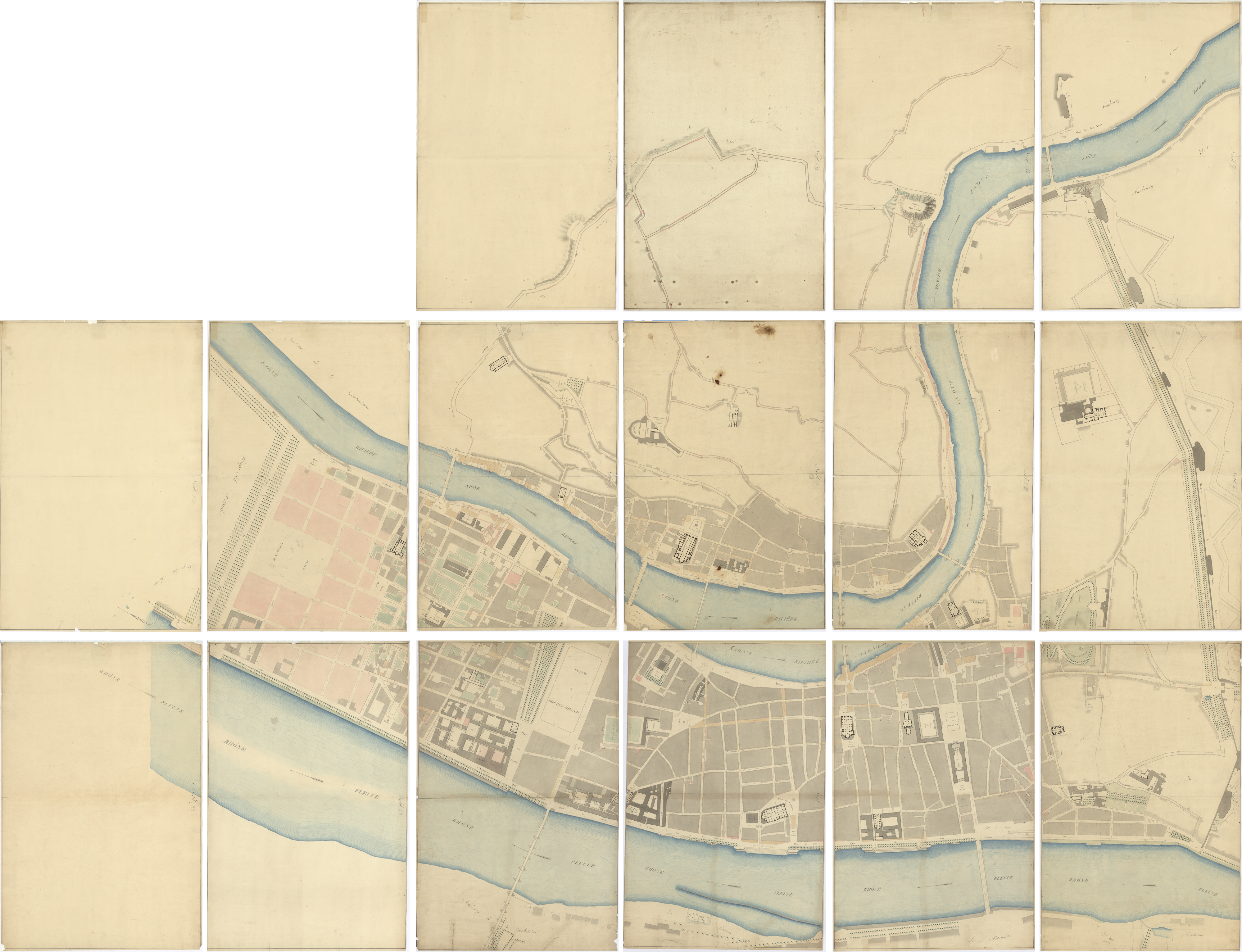

Le plan général et géométral de la ville de Lyon
Louis-Benoît Coillet, 1826

En 1808, Louis Benoît Coillet, ingénieur géomètre lyonnais, était missionné par la municipalité de Lyon pour réaliser un plan général et géométral de la ville. Le plan, réalisé au 1/300^e, fut achevé et remis au maire de Lyon, Pierre-Thomas Rambaud, qu’en 1821.

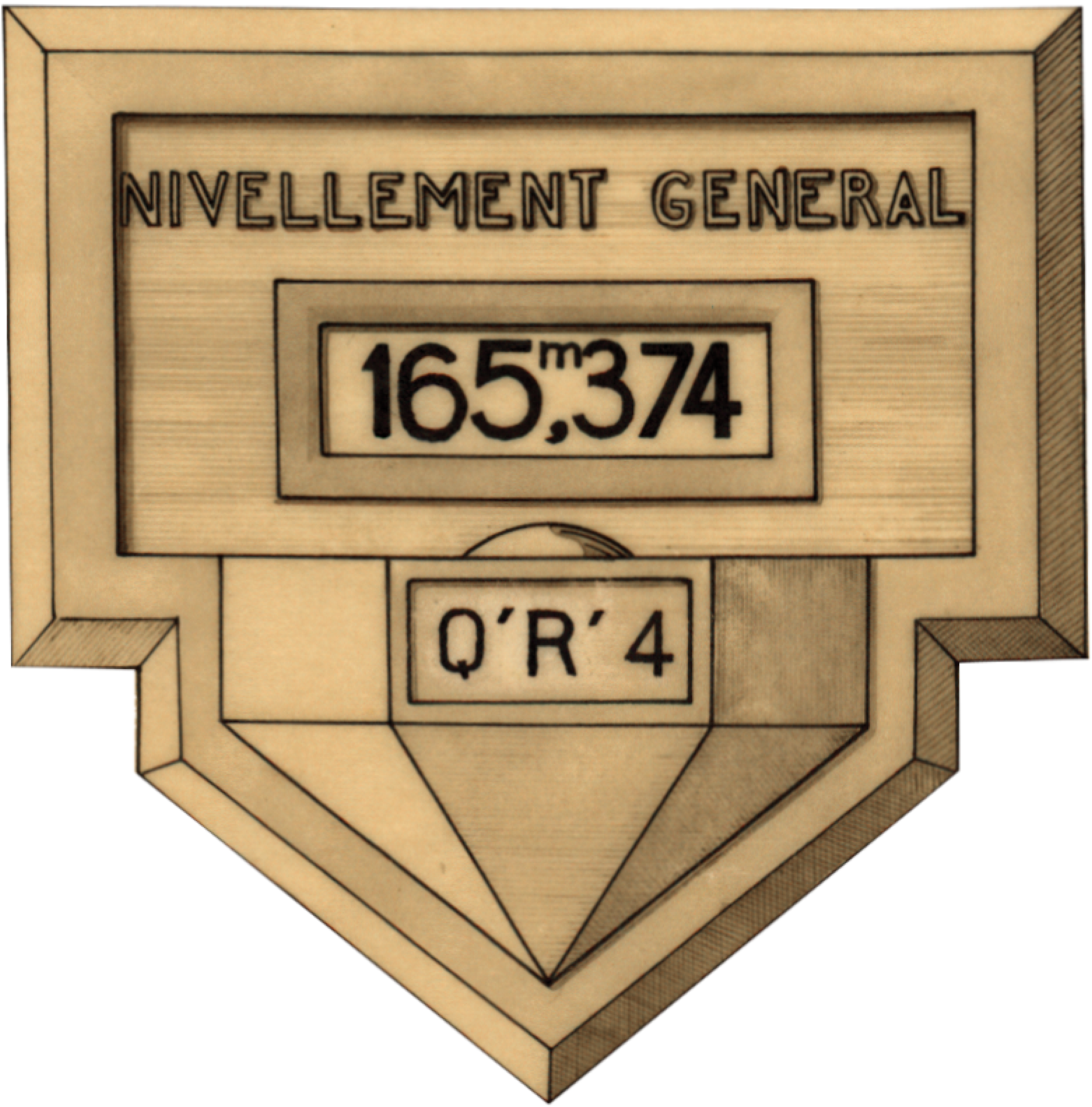

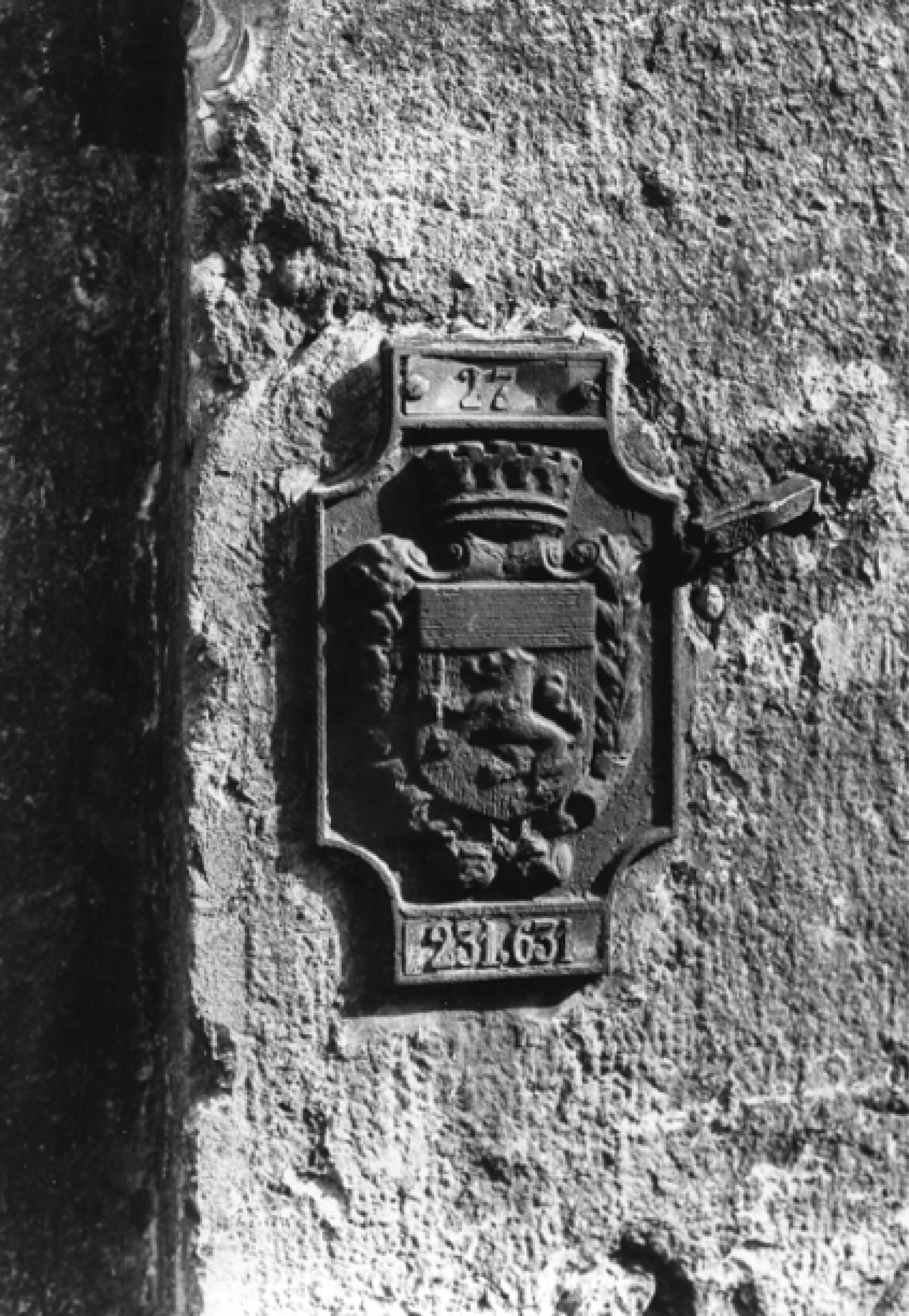

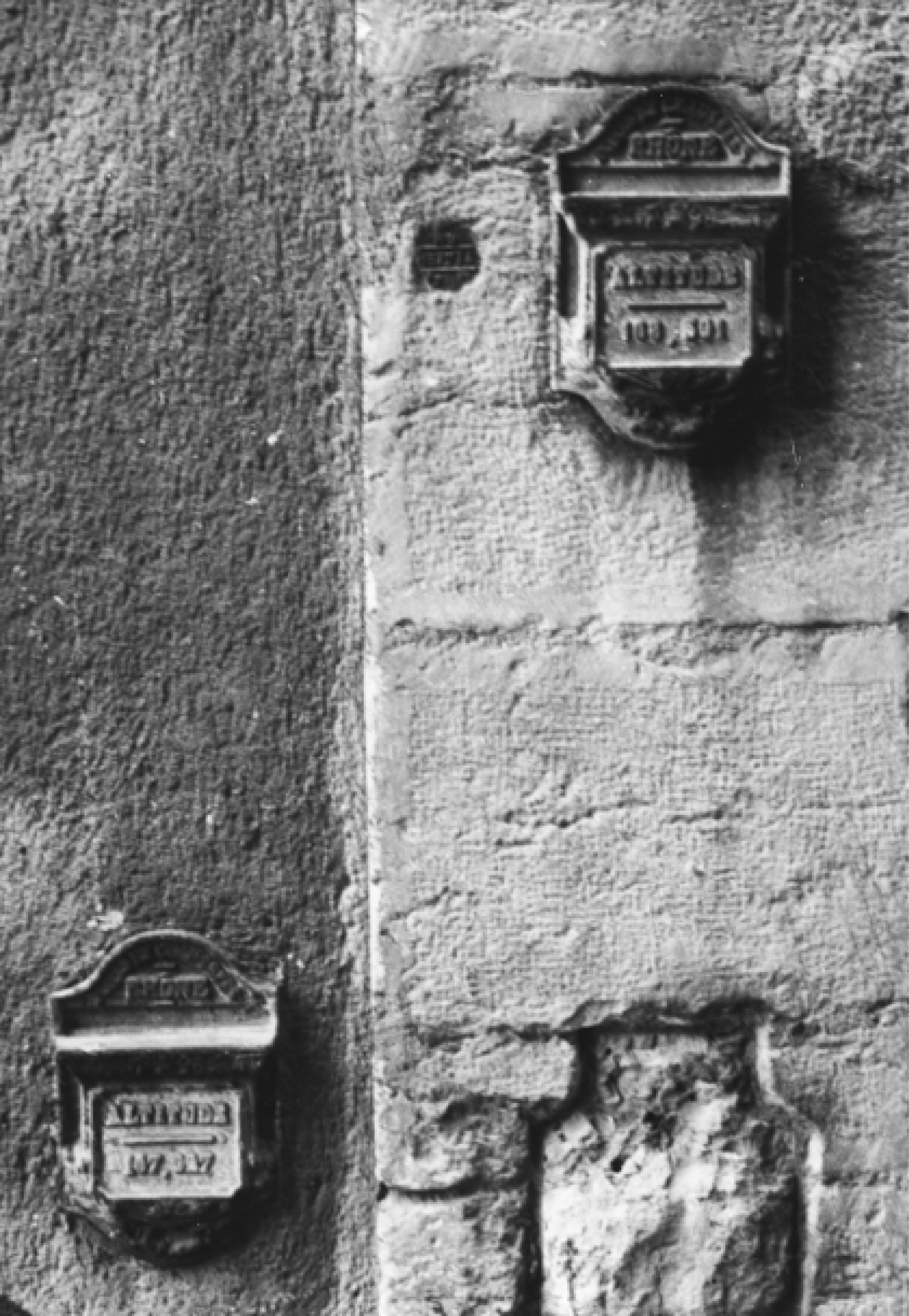

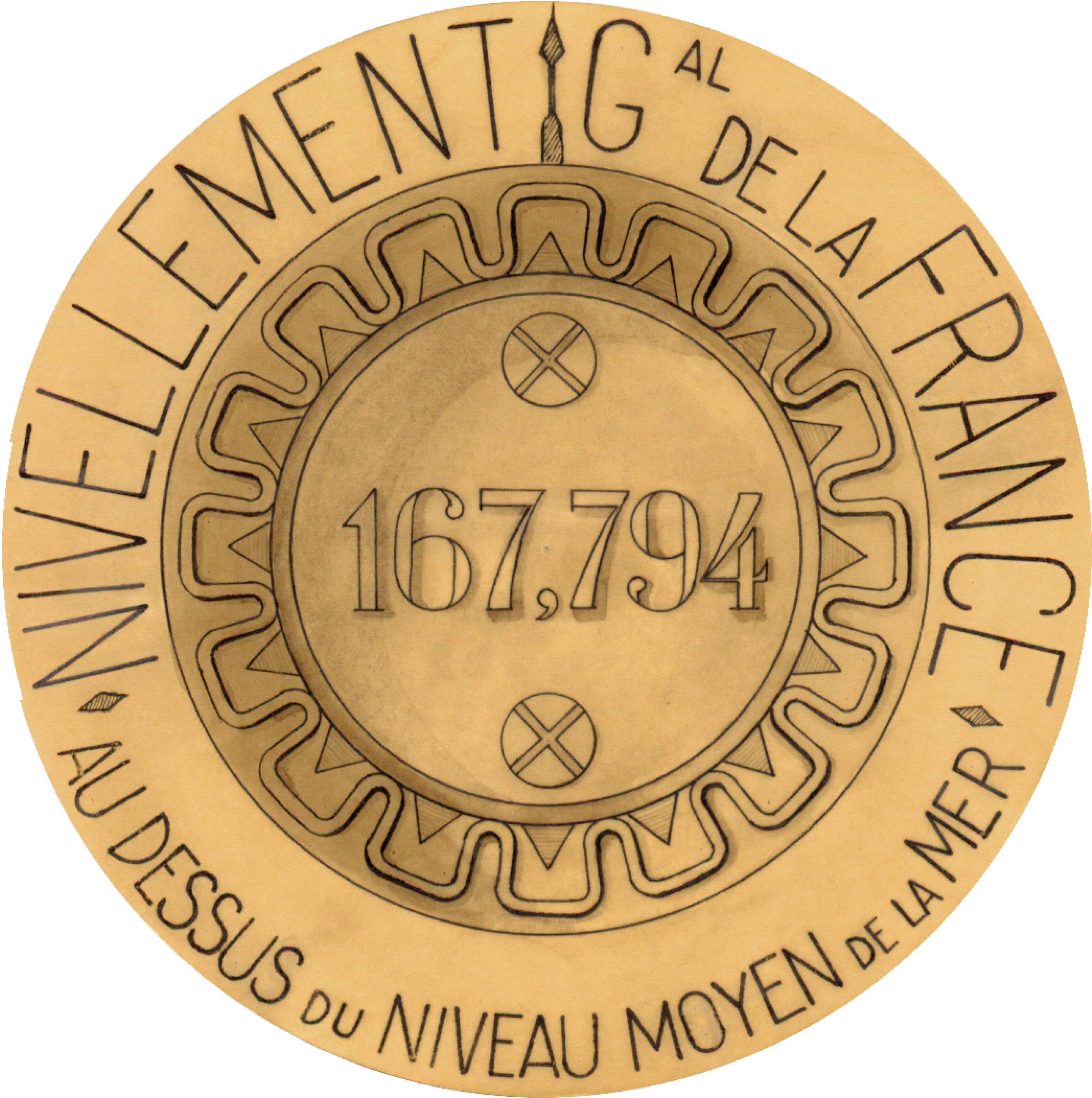

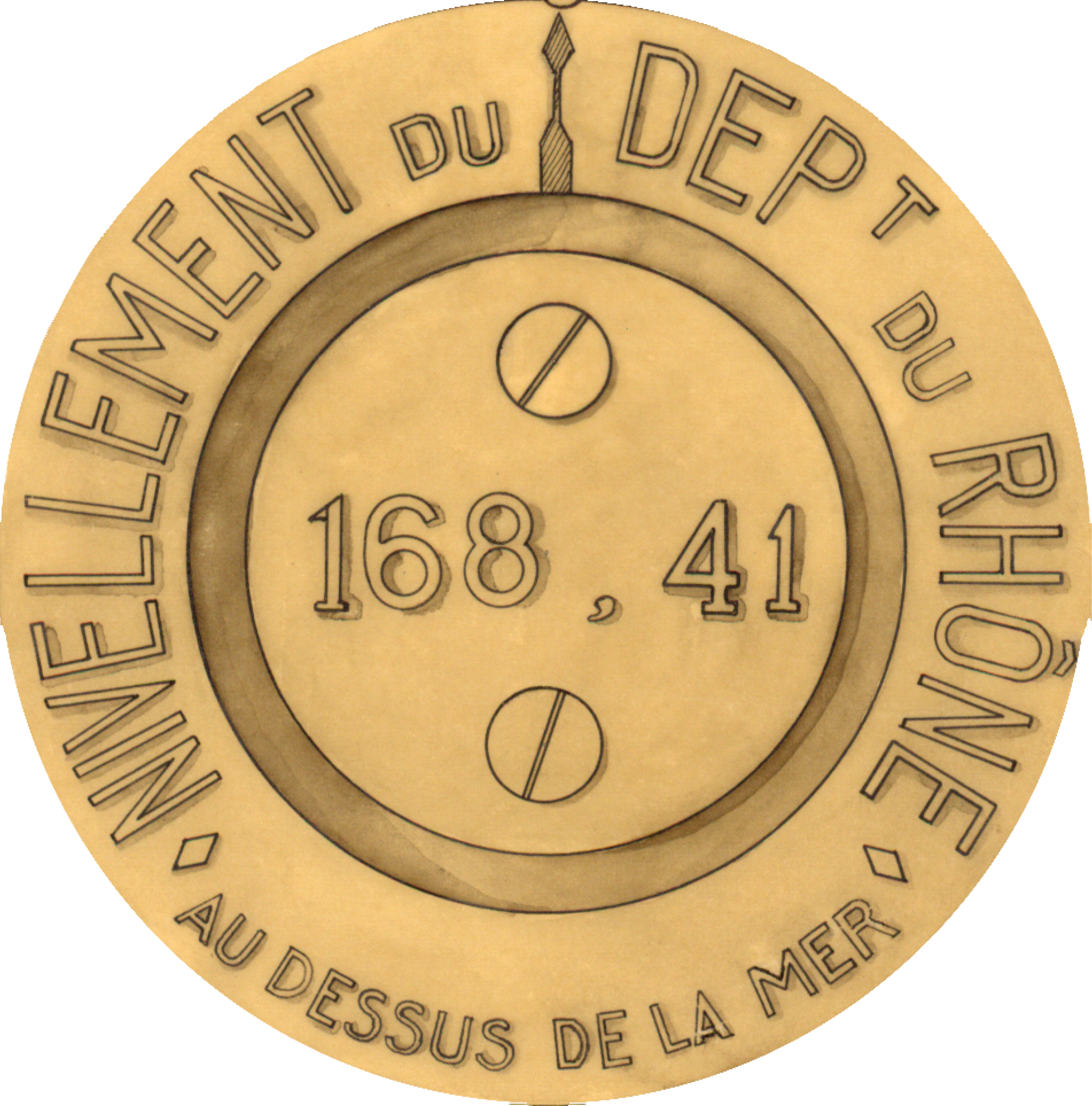

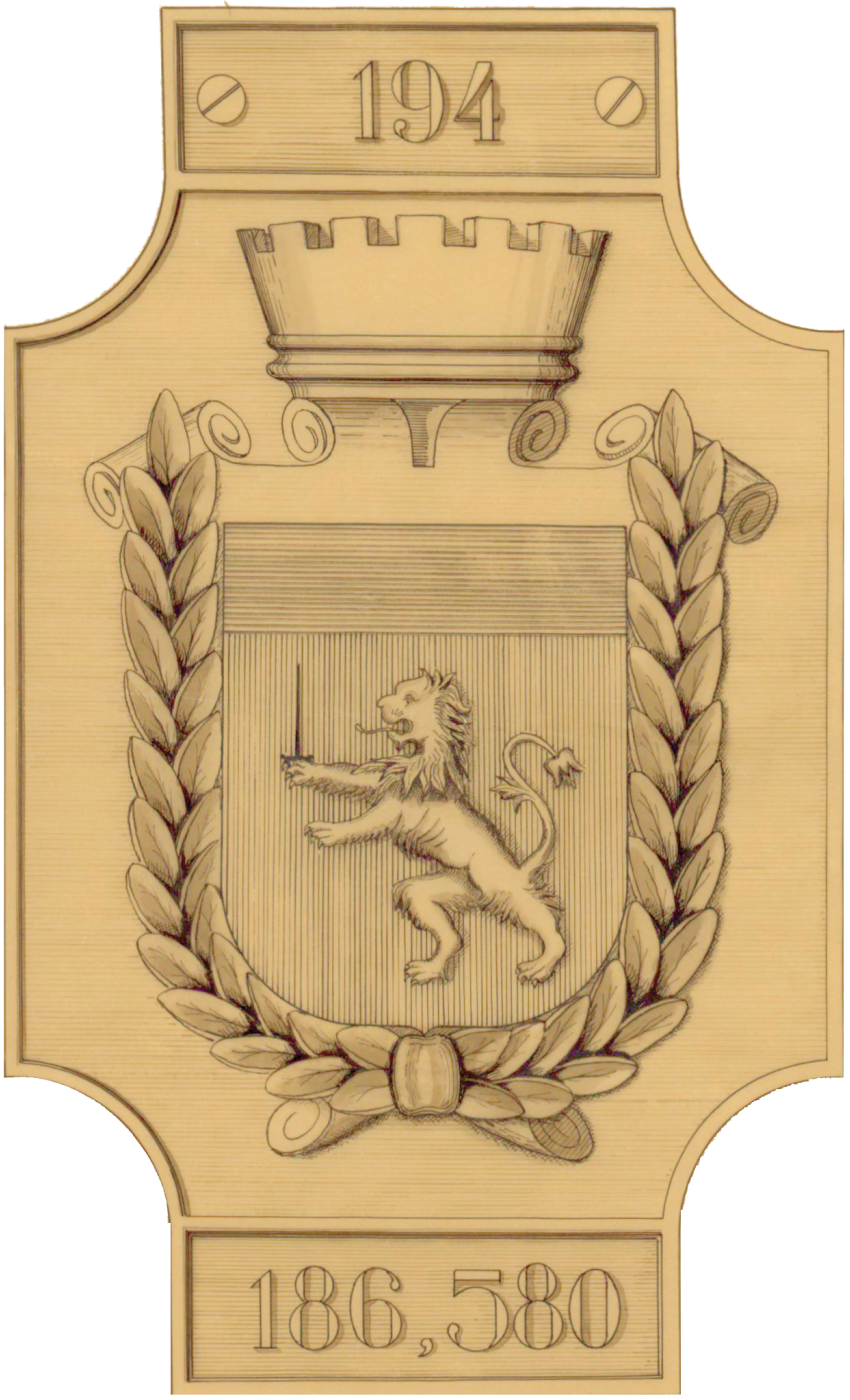

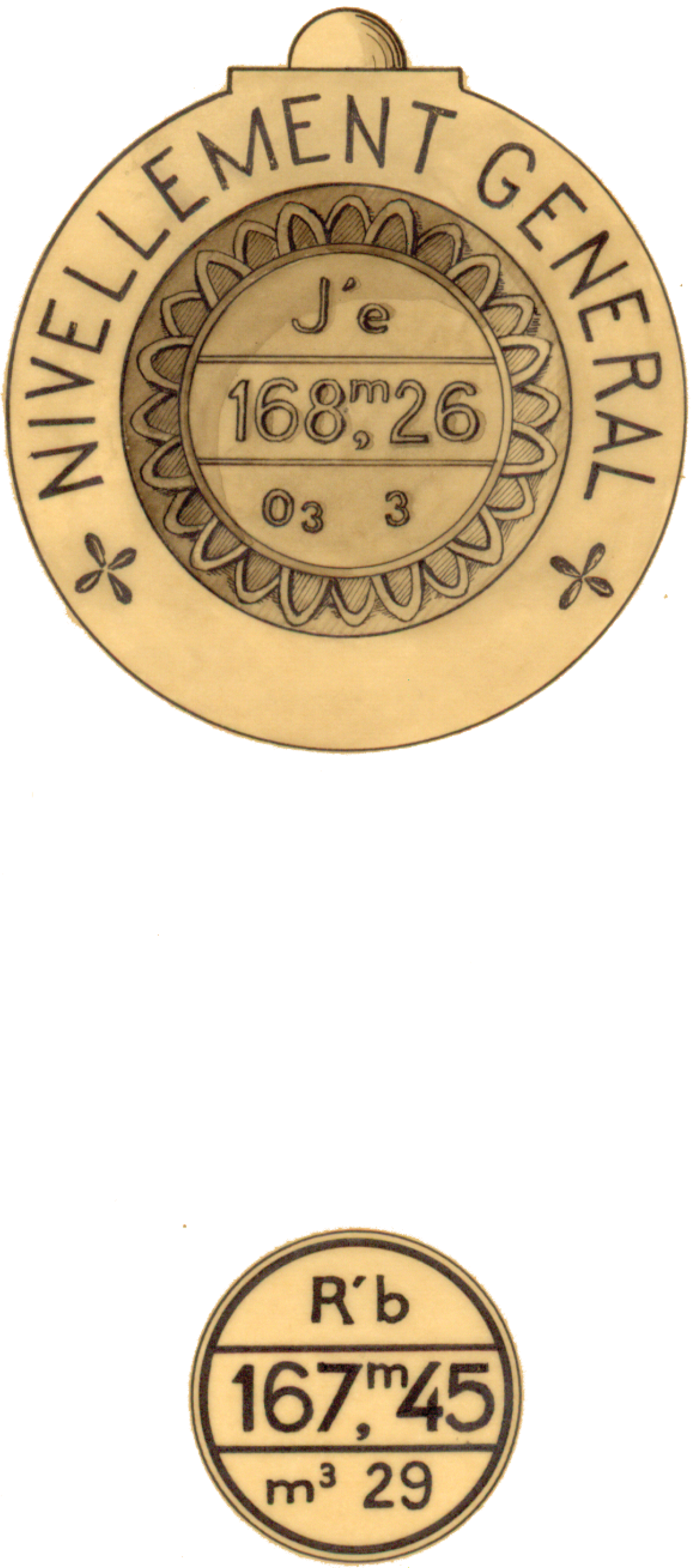

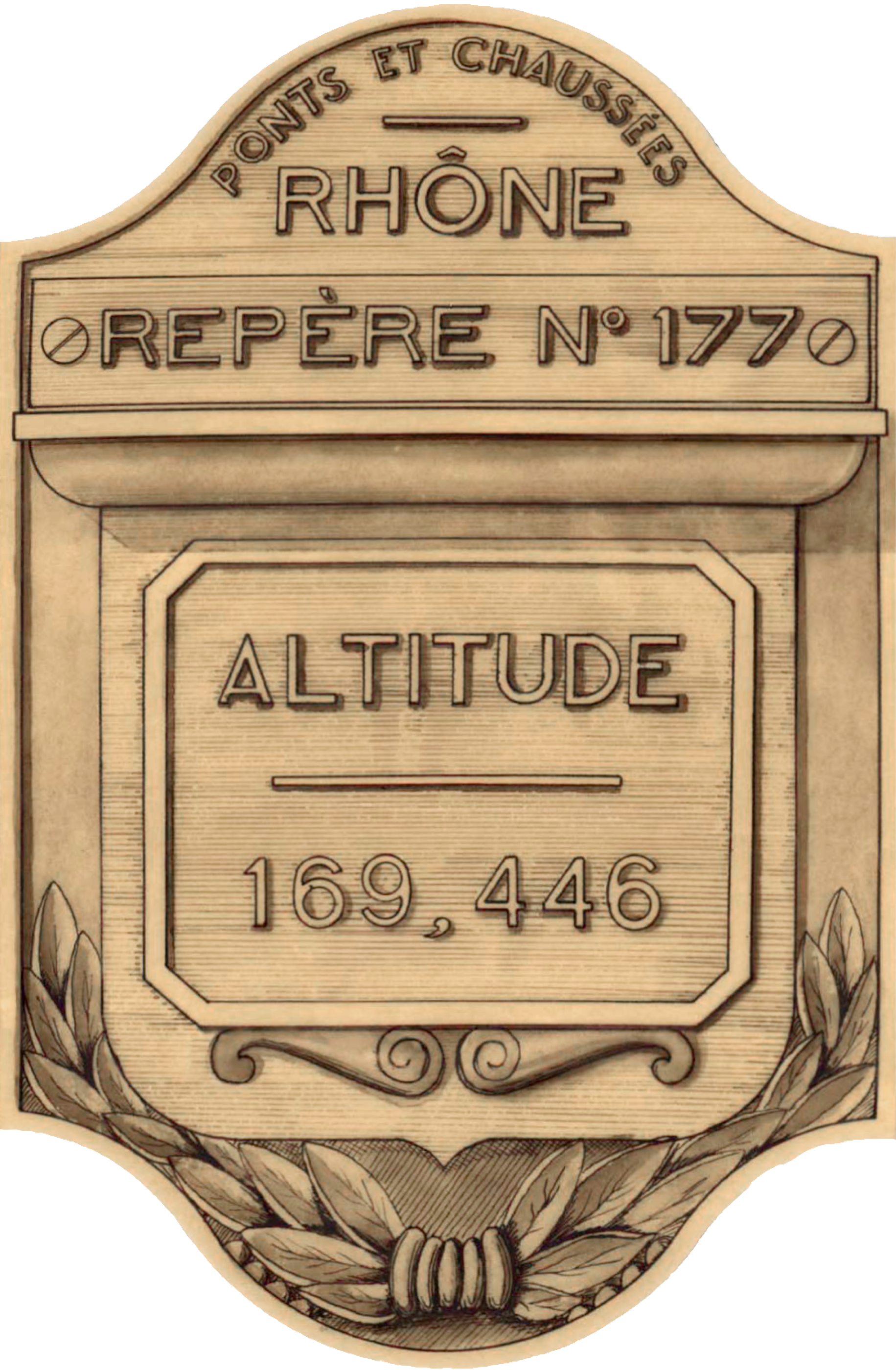

Bien qu’un retard de plusieurs années ait entaché sa livraison, ce document constitue le premier plan à grande échelle de Lyon, auquel Coillet, à la demande du Conseil municipal, avait fait adjoindre les cotes de chacun des 600 repères altimétriques scellés dans les rues.
Il réalise ainsi un document aussi précurseur que précieux. Les plans de Coillet, combinés à ceux du génie militaire entrepris à la même période, ont propulsé Lyon à la pointe des travaux cartographiques du 19^e siècle.

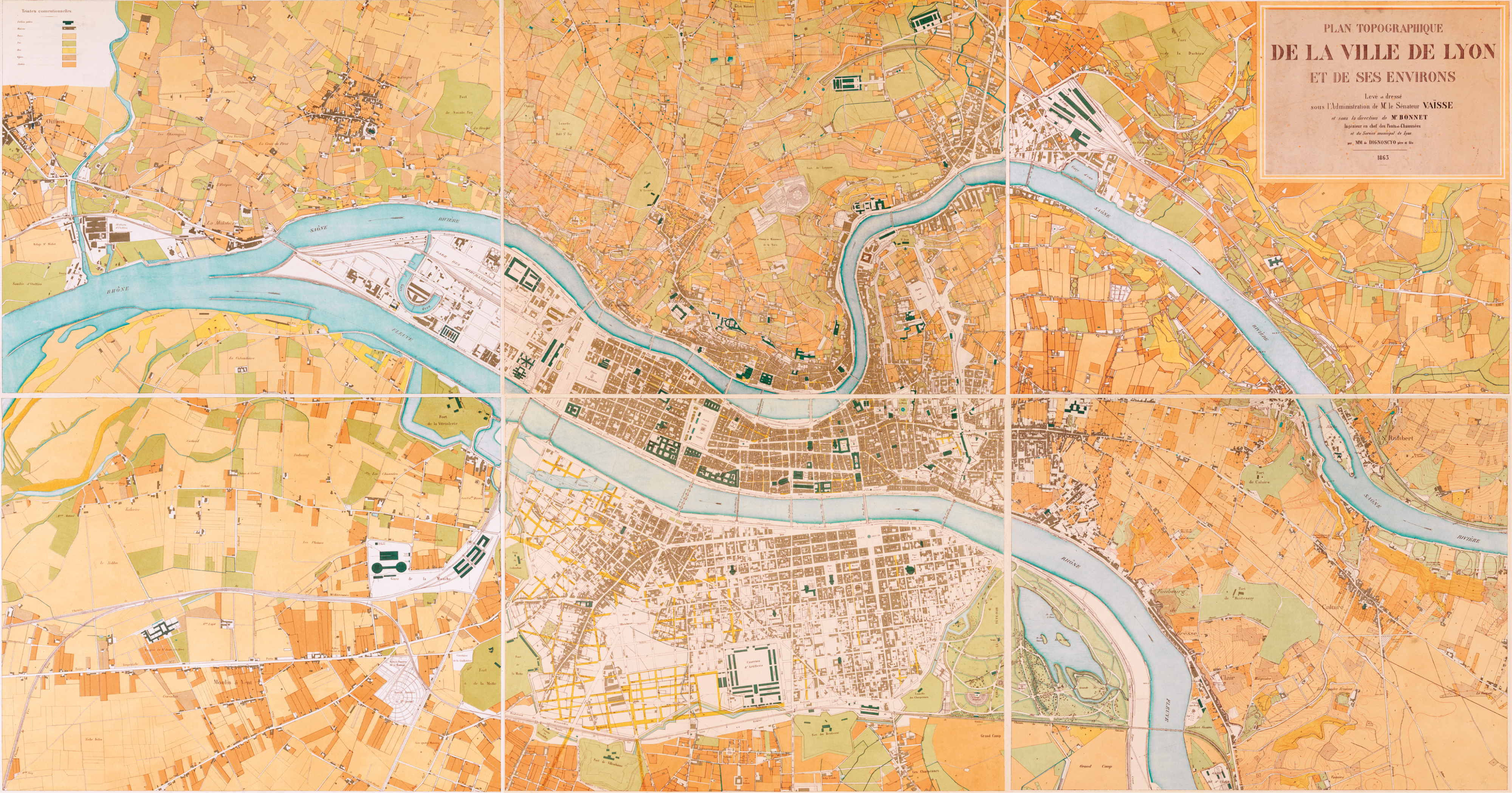

Le plan topographique de Lyon

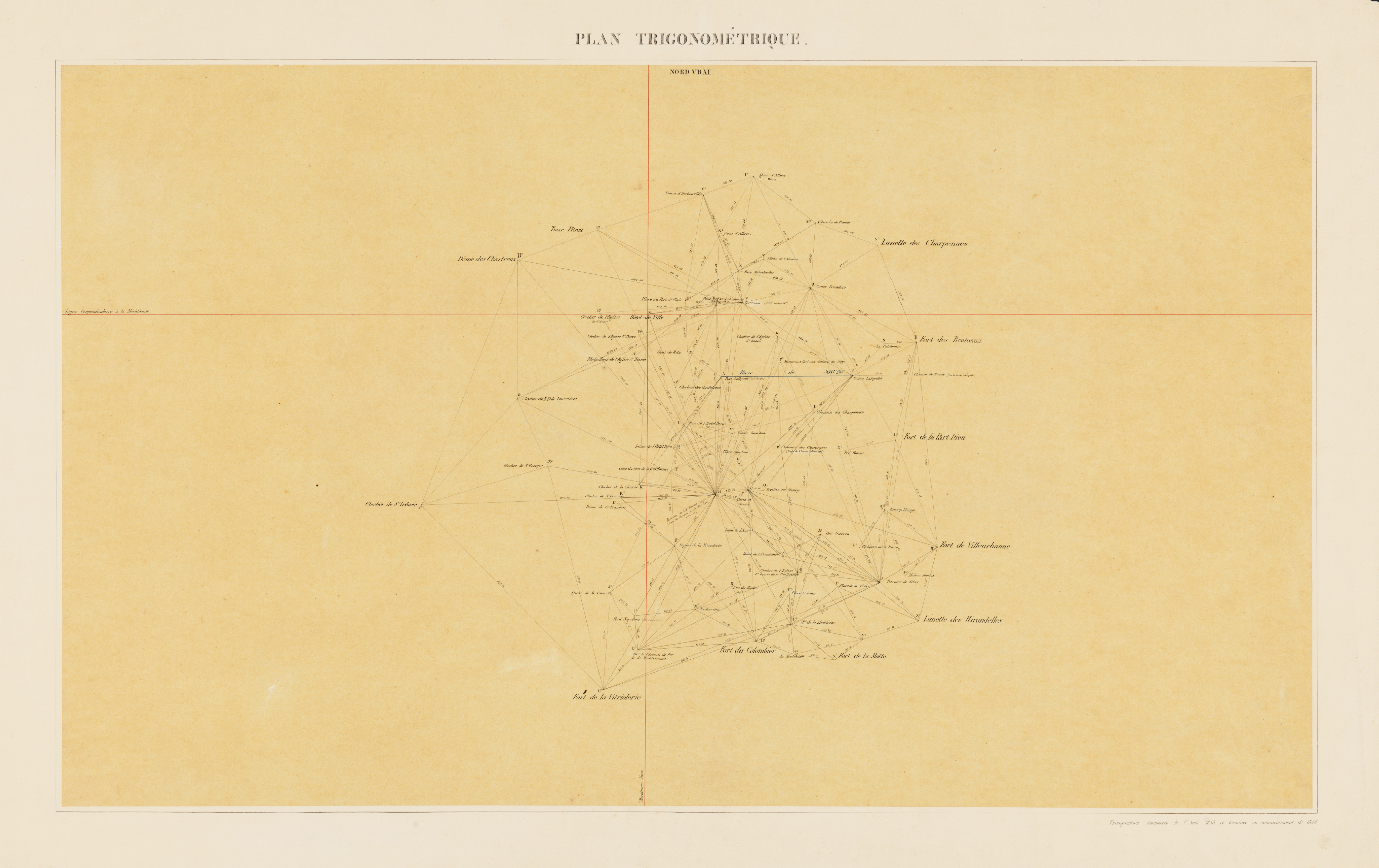

La réalisation du plan topographique de Lyon décidée au milieu des années 1850 par le sénateur Vaïsse, chargé des fonctions de Maire de Lyon, a conduit tout d’abord à la mesure d’un cadre trigonométrique de points de référence, puis au relevé très précis sur le terrain des quartiers de Lyon. Un premier levé a d’abord concerné la rive gauche récemment annexée, où la rapidité de l’urbanisation rendait le besoin d’un plan précis à jour urgent. Furent levés ensuite les autres secteurs de la ville, à commencer par la presqu’île, peu après 1860. Ce plan topographique, ensuite mis à jour plus ou moins régulièrement, couvrait l’espace de la ville par un ensemble de feuilles rectangulaires découpées selon un quadrillage régulier.
Cette façon de faire, peut-être inspirée des plans des grandes villes anglaises, produits peu auparavant par l’Ordnance Survey, n’a pas d’équivalent en France et témoigne de la position en pointe de la topographie de Lyon dans le pays.
